电压互感器有哪些接线方式？接线时注意哪些？

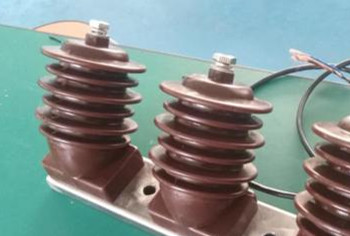

　　在很多地方，都需要使用电压互感器，它的容量是比较小的，一千伏安算是容量比较大的，它的主要作用就是给继电保护装置和测量的仪表仪器供电，并且测量的线路中的电能、电压等参数，也可以保护电路中的一些重要装置。它的接线方式有很多，具体有哪些?接线时注意哪些呢?

　　电压互感器接线方式

　　1、电压互感器连接两相电压的时候，主要用于小电流接地系统，并且要求线路是没有电压的或者是同期电压，如果在需要接地相时，两相电压所检测的接地电压要求为零，如果在接线的时候判断错误，那么很容易引起非同期合闸。

　　2、在进行单相接线的时候，一般用于大接地电流系统，需要判断线路应该是同期或者无压才行，要用母线电压应该要对应相，在连接的时候可以任意的连接任何一相。

　　3、也可以使用V/V接线，在使用该接线方法时，小接地电流系统需要进行母线电压测量，在接线的时候，两端接线就可以实现三相电压的测量，不过这种接线的方法是不能测量零序电压的。

　　4、三角接线或者星形接线，这两种接线方式使用也是比较多的，尤其是在用母线测量三相电压以及零序电压上面

　　电压互感器接线注意事项

　　1、为了避免超负荷运行，二次回路中的工作抗阻大小要合适。

　　2、接线应该要正确，不能接反。

　　3、电压互感器在运行中，不能出现短路现象，需要安装熔断器和隔离开关。
