电流互感器的工作原理、使用方法和使用注意事项

  电流互感器是一种常用的电力测量设备,用于测量高电流电路中的电流。它具有安全、便捷、准确的特点,被广泛应用于电力系统、工业控制和仪器仪表等领域。本文将介绍互感器的工作原理、使用方法和使用注意事项。

  工作原理:

  互感器的工作原理基于电磁感应。它由一个主线圈和一个次级线圈组成。主线圈绕制在被测电流通过的导线上,次级线圈则与测量仪表相连。

  当被测电流通过主线圈时,根据法拉第电磁感应定律,会在次级线圈中产生与主线圈电流成比例的次级电流。通过测量次级电流,可以间接得到主线圈中的电流值。

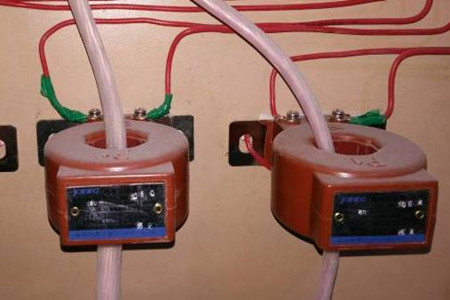

电流互感器的工作原理、使用方法和使用注意事项

  使用方法:

  安装位置:互感器应正确安装在被测电流回路中。通常,互感器应该与被测电流的方向一致,且避免过于接近其他电源或干扰源,以确保测量的准确性。

  连接方式:互感器的次级线圈应正确地与测量仪表相连接。通常,次级线圈的一端连接到仪表的输入端,另一端连接到仪表的地(GND)端。确保连接稳固可靠,并遵循正确的接线图。

  额定参数:选择合适的互感器时,需要考虑其额定参数,如额定电流、额定频率和额定负载等。确保互感器的额定值能够满足被测电流的要求,并避免超过其额定负载能力,以防止设备损坏或测量不准确。

  校准和检验:定期对互感器进行校准和检验,以确保其测量精度和准确性。校准应按照制造商的建议进行,并记录校准结果。如发现偏差或异常,应及时采取纠正措施,如调整或更换互感器。

  使用注意事项:

  安全操作:在使用互感器时,应遵守相关的安全操作规程。避免触摸裸露的导线或高电压部件,确保安全可靠的操作环境。

  防止过载:互感器具有一定的过载能力,超过其额定负载能力可能导致设备损坏或测量不准确。因此,在选择和使用互感器时,应确保被测电流不超过其额定值,以确保准确的测量结果。

  避免外部磁场干扰:外部磁场干扰可能影响互感器的测量精度。因此,在安装和使用过程中,应尽量避免与强磁场源(如电机、变压器等)的靠近,并确保线圈周围没有其他产生磁场的设备。

  防止短路和断路:在操作和维护互感器时,应注意防止短路和断路现象的发生。短路可能导致电流过大,而断路可能导致测量信号丢失。正确连接和固定导线,确保电路的完整性和稳定性。

  温度影响:互感器的性能可能受到温度的影响。在使用过程中,应注意避免过高或过低的工作温度,以确保测量的准确性和稳定性。如有需要,可选择具有温度补偿功能的互感器。

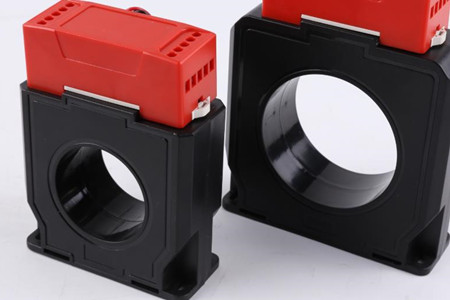

电流互感器

  定期维护:定期对互感器进行维护和检查,确保其正常工作。清除积聚的灰尘和污垢,检查连接部分是否松动或腐蚀,保持设备的良好状态。

  储存和运输:在储存和运输互感器时,应注意避免强烈的震动和碰撞,以免损坏设备。保持干燥、通风和适当的温度条件,避免长时间暴露在潮湿或极端温度环境中。

  总结起来,电流互感器的工作原理基于电磁感应,使用时应注意正确安装和连接,选择合适的额定参数,定期校准和检验,避免过载和外部干扰。同时,要确保安全操作,防止短路和断路,注意温度影响,定期维护和保养。遵循这些注意事项可以提高互感器的测量精度和可靠性,确保准确的电流测量结果。
