零序电流互感器基本工作原理与保护作用

零序电流互感器基本工作原理与保护作用

  零序电流互感器基本工作原理:

  基于基尔<霍夫电流定律>流入电路中任一节点复电流的代数和等于零。在线路与电气设备正常的情况下,各相电流矢量的和等于零.因此,零序电流互感器的二次侧绕组是无信号输出,执行元件不动作。当发生接地故障时的各相电流的矢量和不为零,故障电流使零序电流互感器的环形铁芯中产生磁通,零序电流互感器的二次侧感应电压使执行元件动作,带动脱扣装置,切换供电网络,达到接地故障保护的目的。

  零序电流互感器的保护作用:

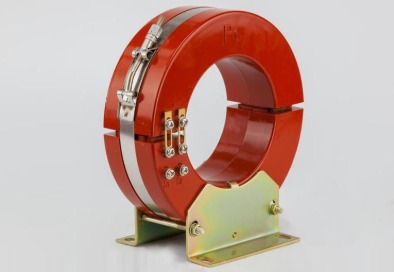

  当电路中发生触电或漏电故障时,保护动作,切断电源。 使用:可让三相导线一起穿过一零序电流互感器,或在三相线路上各装一个电流互感器,也可在中性线N上安装一个零序电流互感器,利用这个互感器来检测三相的电流矢量和。零序电流互感器采用ABS工程塑料外壳,全树脂浇注,全密封,有效的避免了互感器在长期使用过程中的锈蚀。绝缘性能好,外形美观。具有灵敏度高、线性度好运行可靠,安装方便等特点。其性能优于一般的零序电流互感器,使用范围广泛,不仅适用于电磁型继电保护,还能适用于电子和微机保护装置。
