JDZJ-10GYW1(A)型电压互感器

类型：10KV户内电压互感器

型号：JDZJ-10GYW1(A)

品牌：宁同

产地：宁波市江北区

厂家：宁波同禾互感器有限公司

产品详情

产品概述

　　此款产品是JDZJ-10GYW1(A)型单相带剩余电压绕组浇注绝缘户内电压互感器，计量绕组与监测绕组分开，额定电压等级有3KV、6KV和10KV，结构代号是A，主要特点是适用于高原（即海拔高度不超4000m）和耐污秽等级为Ⅱ级。

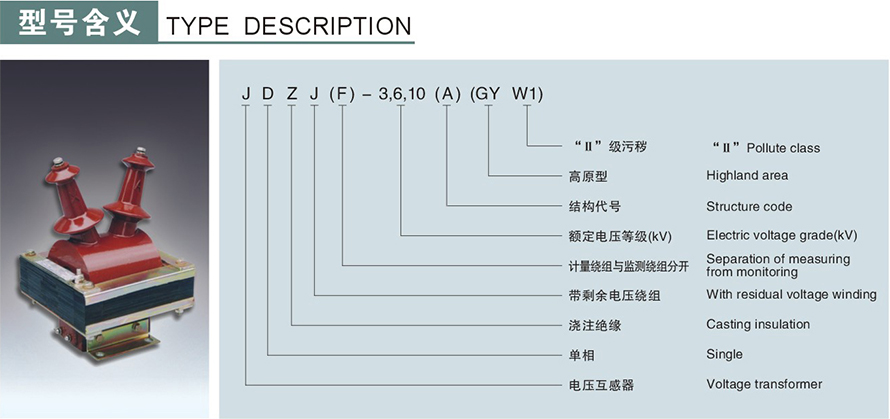

JDZJ-10GYW1(A)型电压互感器型号说明

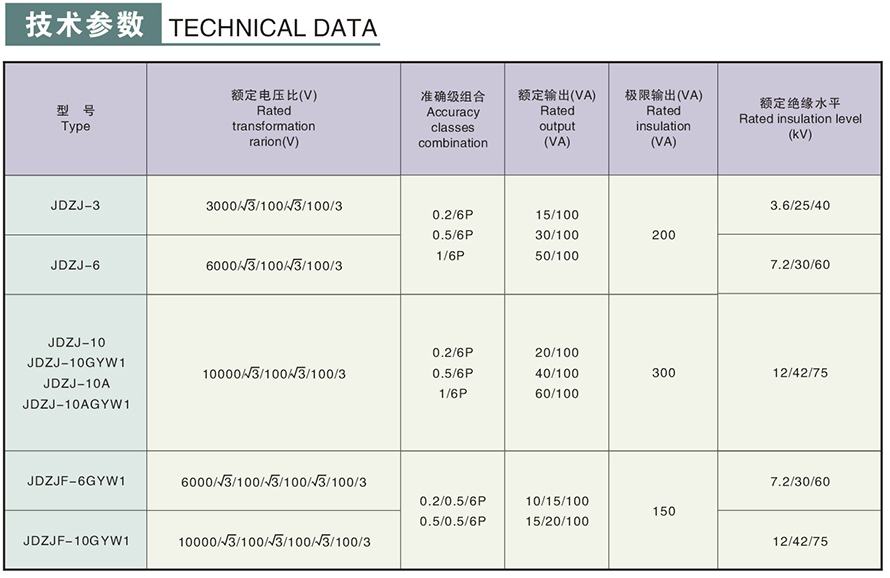

JDZJ-10GYW1(A)型电压互感器技术参数

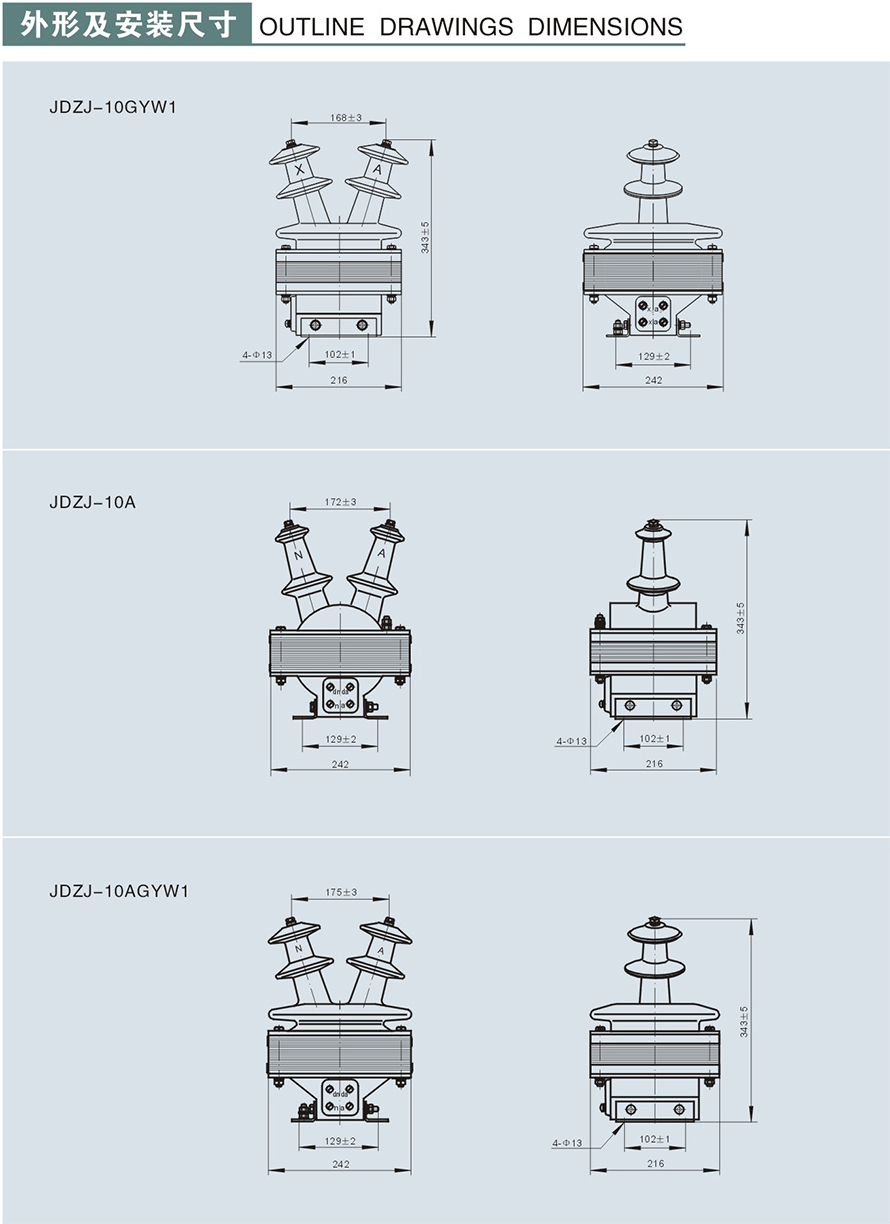

JDZJ-10GYW1(A)型电压互感器外形及安装尺寸1

JDZJ-10GYW1(A)型电压互感器外形及安装尺寸2

JDZJ-10GYW1(A)型电压互感器外形及安装尺寸3

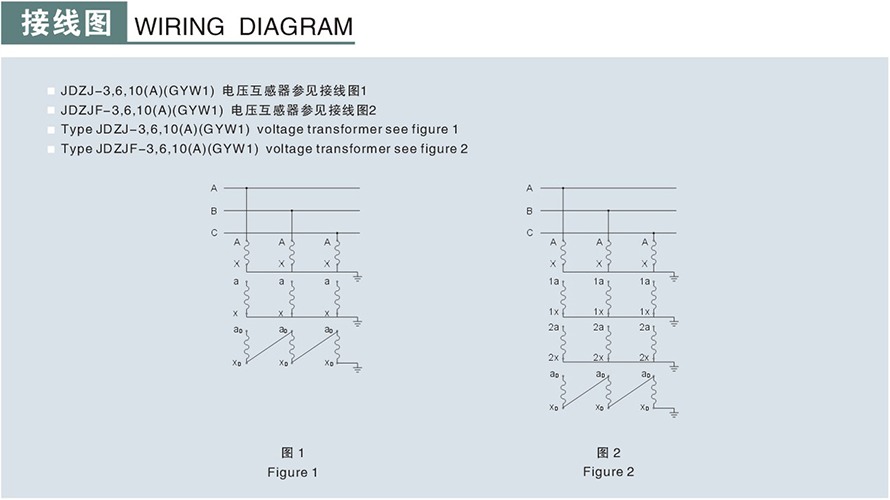

JDZJ-10GYW1(A)型电压互感器接线图
