LZZQB6-10GYW1型电流互感器
类型：10KV户内电流互感器
型号：LZZQB6-10GYW1
品牌：宁同
产地：宁波市江北区
厂家：宁波同禾互感器有限公司
产品详情
产品概述
本类产品是一款支柱式全封闭环氧树脂浇注绝缘带保护级加强型户内用电流互感器，设计序号为6，防污秽等级Ⅱ级，适用于海拔高度4000m及以下的高原地带，额定工作频率50~60Hz，额定电压10KV及以下线路中电流、电能的测量和继电保护用。

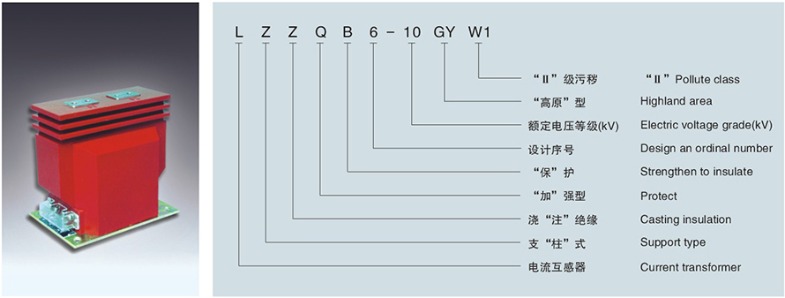

型号说明
技术参数
额定绝缘水平12/42/75kV
| 额定电流比(A) | 准确级组合 | 额定输出(VA)COS=Φ0.8(滞后) | 仪表保安系数 | 准确限制系数 | 额定短时热电流(kA)(方均根值) | 额定动稳定电流(kA)(峰值) | ||||
| 0.2S | 0.2 | 0.5S | 0.5 | 10P | ||||||
| 10/5 | 0.2S/10P15 | 10 | 10 | 10 | 10 | 15 | ≤10 | 15 | 3.5 | 8.75 |
| 15/5 | 5.25 | 13.125 | ||||||||
| 20/5 | 8 | 20 | ||||||||
| 25/5 | 10 | 25 | ||||||||
| 30/5 | 12 | 30 | ||||||||
| 40/5 | 16 | 40 | ||||||||
| 50/5 | 20 | 50 | ||||||||
| 75/5 | 25 | 62.5 | ||||||||
| 100/5 | 15 | 20 | 31.5 | 80 | ||||||
| 150/5 | 31.5 | 80 | ||||||||
| 200/5 | 31.5 | 80 | ||||||||
| 300/5 | 31.5 | 80 | ||||||||
| 400/5 | 20 | 30 | 45 | 80 | ||||||
| 500/5 | 45 | 80 | ||||||||
| 600/5 | 30 | 40 | 45 | 80 | ||||||
| 800/5 | 45 | 80 | ||||||||
| 1000/5 | 63 | 110 | ||||||||
| 1200/5 | 63 | 110 | ||||||||
| 1500/5 | 63 | 110 | ||||||||

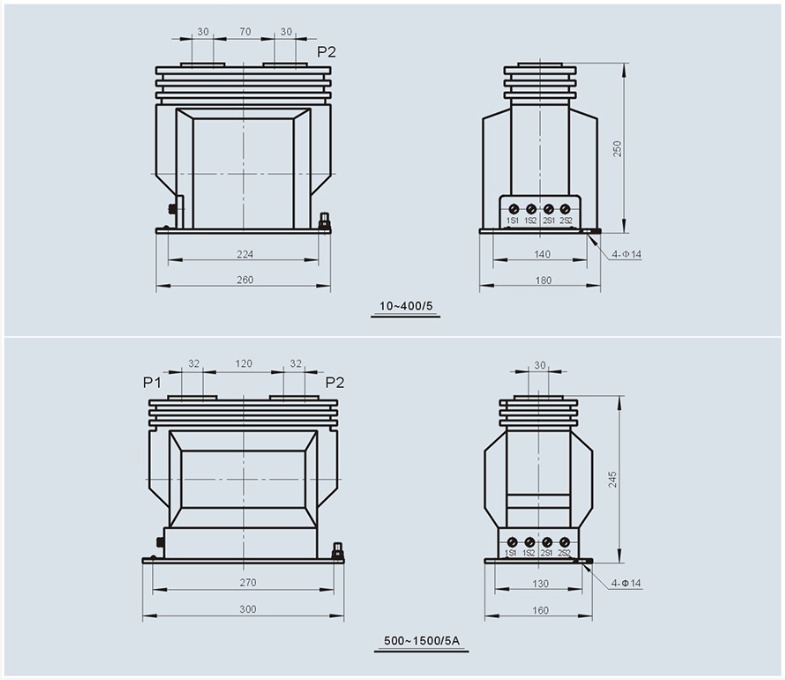

外形及安装尺寸
