电流互感器有几种接线形式?

  在电力系统中电流互感器起到重要的作用,它可以把大电流转化成小电流,把连接在继电器和测量仪器仪表的二次回路与一次电流的高压系统隔离,有效的将一次电流转换成5A或1A这两种通用的标准二次电流值。我们在使用该设备的时候,应该要掌握其接线形式,今天小编分享几种常见的接线形式,供大家参考和学习。

  电流互感器的接法并不复杂,比较常见的接线形式有四种。具体如下:

  1、单台接线形式。

  这种接线形式只能够反映出单相电流的情况,因此它也只适用于测量一相电流或者三相负荷平衡,通过测量一相的情况就能够知道三相的情况,因此它大多数时候用于电流表的接线。

  2、三相完全星形接线以及三角形接线形式。

  连接互感器可以让用户及时的了解三相负荷的具体变化情况,因此三相完全星形接线以及三角形接线形式一般适用于变压器差动的保护接线中。

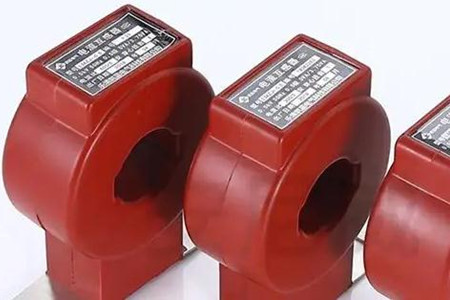

电流互感器有几种接线形式?

  如果单独使用三相完全星形接线形式,可以在中性点直接接地系统中用来采集电能表电流的数据。三相三继电器接线形式主要用于中性点直接接地系统当中,可以用来保护相间短路以及单相接地短路,这是因为这种接线形式不仅可以反应各种类型之间的的相间短路情况,而且也可以反应单相接地短路的情况。

  3、两相不完全星形接线形式。

  两相不完全星形接线形式在实际的工作使用使用较为频繁,它能够有效的节省一台互感器,通过在A、C相所合成电流来形成反相的B相电流。

  二相双继电器接线形式不能可以很好的用来反应相间短路的情况,但是它不能够用来完全反应单相接地短路,因此它不适合用来作为单相接地保护之用。这种接线形式一般适合用于中性点不接地的系统或者经消弧线圈接地系统之中,以此来做相间短路保护。

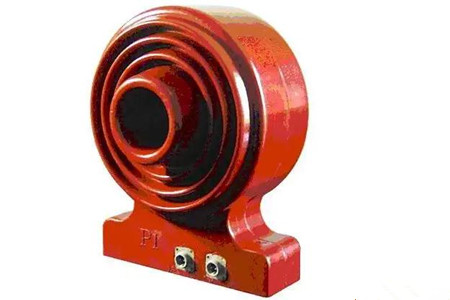

电流互感器有几种接线形式?

  4、两相差电流接线形式。

  这种接线形式仅仅只用于三相三线制的电路当中,其中中性点不接地,而且一般也不用中性线,这种接线形式的突出优点就是它不能能够节省互感器的使用,而且只需要一块继电器就能够反映出三相电路中的各种相间短路故障问题,也就是说,它可以使用较少的继电器来完成三相过电流保护,从而有助于用户节省成本。

  当故障的形式不一样时,其灵敏度也往往是不同的,因此这种接线形式大多数用于 10kV 及10kV以下的配电网作为相间短路的保护之用,因为它的保护功能灵敏度比较低,在现代已经很少使用。

  可以知道电流互感器有四种接线形式,每一种接线形式都有其自己的优缺点,大家在选用的时候,需要结合实际的工况来确定接线形式,如果接线形式选用错误,可能会引发严重后果。
