10KV电压互感器的工作原理、特性和接线方式

　　一提起10KV电压互感器，相信大多数电气人员对它不陌生，不过对于一个电气初学者来说，可能对它感到一知半解了。在使用该产品的时候，如果对它的工作原理和特性不了解，接线方式选择错误，则会直接影响到电压、功率和电能测量的精确度，因此掌握它的相关知识是很有必要的。

　　工作原理：

　　电压互感器主要可以分为两种，一种是电磁式，另一种是电容分压式，其中电磁式的电压等级大多在220kV及以下，下面就以电磁式为例介绍一下其工作原理。

　　通过利用电磁感应原理，在闭合的铁芯上，绕两个匝数不一样、相互绝缘的绕组，其中电源接入侧为一次绕组N1，输出侧为二次绕组N2。

　　当一次绕组有电压的时候，绕组会有交流电流通过，铁芯会产生与电源频率一样的交变磁通Φ1，一次、二次绕组属在同一个铁芯上，根据电磁感应定律，二次绕组就会有频率相同，但是数值不同的感应电动势E2产生。

　　由于匝数不一样，使得两个绕组的感应电动势也是不一样的，其中高的关系为：N1/N2=U1/U2，根据国内的标准，二次侧输出电压值要求为100V。

　　特性：

　　由于一次电压不受到二次负荷的影响，因此二次侧连接的仪表或继电器的电压线圈的阻抗会比较大，但是通过的电流又很小，这样一来互感器在正常工作的时候往往接近于空载状态。

　　二次侧不能短路，一旦二次侧短路就会有很大的短路电流产生，这会会烧毁互感器，因此一次、二次侧装设熔断器主要是为了短路保护。

　　接线方式：

　　由于电压互感器有单相和三相两种，因此接线的方式也不一样。

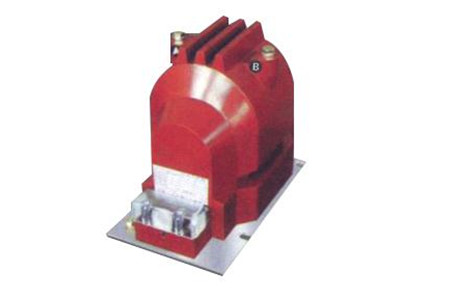

　　单相互感器接线方式：

　　其中两台单相互感器里采用Vv接线，三台单相互感器，则要求在连接时开口为三角形。

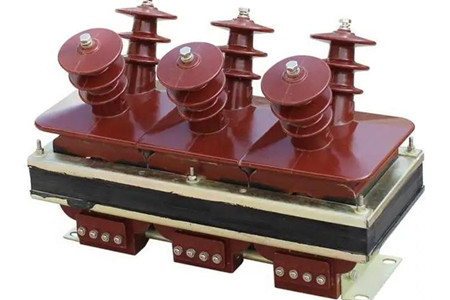

　　三相互感器连接方式：

　　一台三相三柱式按照Yy0进行接线，它主要是用于测量线电压。

　　10KV电压互感器在很多领域都有用处，如果对它的工作原理、特性和接线方式不了解，在使用时往往不知道如何下手，因此每一个使用者都需要掌握它的基本知识点。
