使用高精度电流传感器需注意哪三点问题?

  高精度电流传感器具备测量精确、稳定安全的优点,不过由于该产品使用新型磁调制零磁通技术,因此它的工作原理和普通的产品有区别,用户在使用的时候,需要把握好它的特点,在使用时需注意以下三点问题。

  一、测量范围、大的测量容量、功耗以及供电电压。

  一般来说,产品的量程指的就是测量的额定电流,具体量程需要看产品型号说明书。一旦负载电阻取值、供电电压符合要求,而且工作温度良好的前提条件下,产品具备满量程测量能力。

  所谓的超负荷能力指就是产品在规定时间范围内所能够得到的测量能力。

  大的测量能力指的就是在理想条件下产品所能够达到的大容量。对于较高的测量能力需要限制在内部功率管的容量范围之内,不过一般只适合在短期内使用。脉冲电流能够在脚短时间内进行检测,它不会受到大的测量能力的限制。

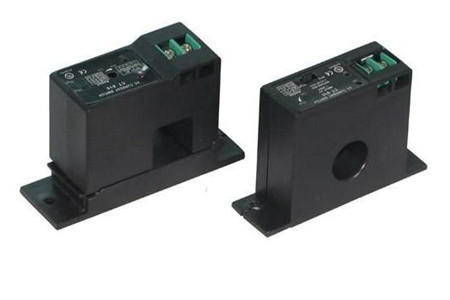

使用高精度电流传感器需注意哪三点问题?

  二、过量的程控保护以及自我恢复功能。

  传统的产品在超过大的测量能力时,当其达到磁饱和状态时可以保持在大的输出位置。不过该产品属于磁调制模式,它只能够在零磁通状态下工作,一旦超出大的测量能力,也就是处在非零磁通状态,它就不能够停留在大的输出位置。

  此时,会触发内部自我恢复功能,使得其由输出进入扫描状态,并且和输入没有关系,一旦指示灯熄灭,原始侧电流恢复到量程内时,会让产品进入到正常的工作状态。

  想要让输出电压能够停留在大的输出电压位置,也是可以做到的,一般通过加载电阻RL和反串齐纳二极管或者双向TVS管并联,一旦RL上的电压达到二极管的反向导通电压要求,二极管导通分流,从而使得其变成可变电阻。

  除了超量程外,正电源和负电源上电的步长不一样或者单路电源发生断电等都是能够触发产品自我恢复功能。

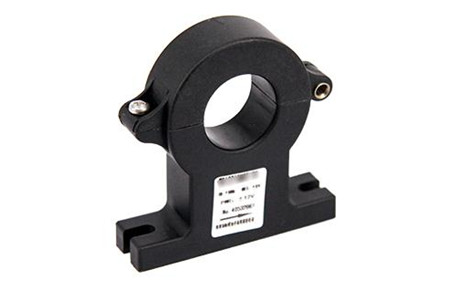

电流传感器

  三、考虑精度问题。

  输出精度往往会和负载电阻RL产生关联,尤其是在交流电压时。通常来说RL值越小,则测量精度越高。RL上的电压一般不可超过3V。

  把电流母线放置于测量孔径中心,能够帮助精度提高。一般的温度对高精度电流传感器输出精度会有较大影响,但是对于磁调制产品来说,温度对其精度影响不大。
