抗谐振电压互感器与常规电压互感器的核心差异

　　在电力系统的安全防护体系中，电压互感器扮演着电网“感知器官”的关键角色。然而，在特定条件下，常规电压互感器可能从监测元件转变为系统不稳定源，诱发铁磁谐振过电压。正是这一风险，催生了抗谐振电压互感器的专门化设计。二者的核心差异，远不止于名称的不同，而深刻体现在从设计哲学到实际运行的每一个环节。

　　一、设计原理与铁芯特性的根本分野

　　两者的核心差异根植于初始设计目标与磁路特性。

　　常规电压互感器以满足基本的电压变换、测量精度和负荷能力为首要目标，其铁芯通常采用高磁导率的硅钢片，工作点设定在线性区起始部分。这种设计使其在额定电压下性能优良，但在电网出现单相接地等故障导致另外两相电压升高至1.732倍时，铁芯会迅速进入饱和区。一旦饱和，其励磁电感会剧烈减小，极易与电网对地电容形成特定频率(如工频、分频或高频)的谐振回路，从而引发铁磁谐振。

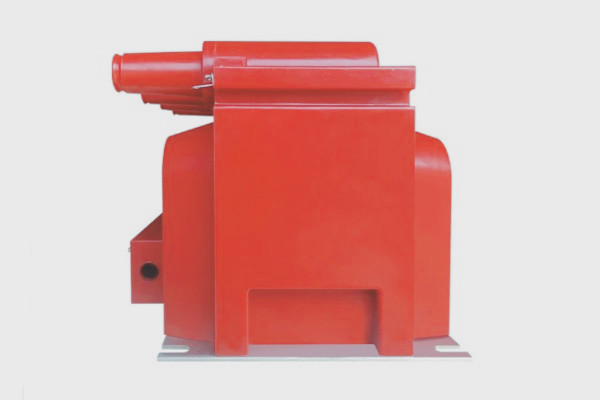

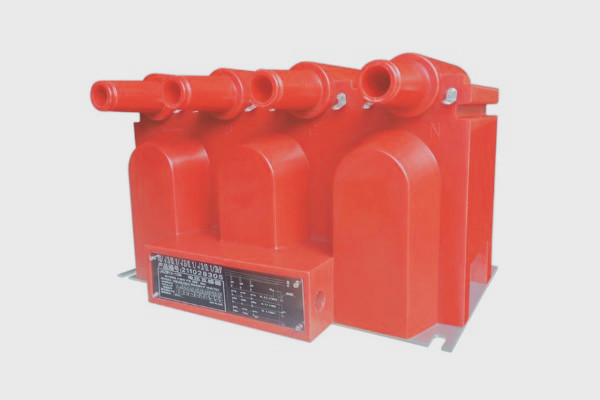

　　抗谐振电压互感器从设计源头就将抑制谐振作为核心任务。其核心手段是大幅提高铁芯的线性工作范围，通常采用磁导率相对较低、但饱和磁密极高的特种材料(如某些坡莫合金或经过特殊热处理的硅钢)，或将铁芯截面设计得更大。其目标是：即使在长时间承受1.9倍甚至2倍额定相电压的情况下，铁芯也保持在线性工作状态，励磁电感不发生突变，从而从根本上破坏了谐振发生的必要条件。

　　二、电气性能与伏安特性的直观对比

　　这种设计哲学的不同，直接体现在最关键的励磁特性曲线上。

　　常规电压互感器的伏安特性曲线(U-I曲线)在拐点后迅速上翘，曲线陡峭，表明其饱和速度很快。而抗谐振电压互感器的伏安特性曲线则极为平坦，在很宽的电压范围内，励磁电流增长缓慢，线性度极佳。这一特性使得其在过电压条件下，励磁阻抗保持稳定，不会与系统容抗匹配形成谐振点。

　　因此，衡量两者差异的一个核心电气指标是拐点电压(或称饱和点电压)的高低。常规产品的拐点电压通常设计在1.2-1.5倍额定相电压附近；而合格的抗谐振产品，其拐点电压要求不低于1.9倍额定相电压，优异者可达2.2倍以上。这意味着抗谐振型互感器具备更强的暂态过电压承受能力和电压测量范围。

　　三、抗谐振能力的直接体现与运行稳定性

　　在真实电网故障场景下，二者的表现截然不同。

　　当中性点不接地或经消弧线圈接地的系统发生单相瞬时接地故障时，故障相电压降低，非故障相电压升至线电压。故障消失瞬间，由于断路器不同期切合、电压突变等原因，系统极易激发铁磁谐振。此时，常规电压互感器很可能因铁芯饱和而“诱发”并“参与”谐振，导致二次侧输出异常高压、开口三角绕组产生虚假接地信号、熔断器频繁熔断，甚至引发互感器本身因过热而爆炸。

　　抗谐振电压互感器则凭借其高线性度的铁芯，在此过程中始终保持稳定的励磁电感，其等效阻抗表现为一个较为恒定的高阻值，无法与系统对地电容形成有效的能量交换谐振，从而将谐振抑制在萌芽状态。这不仅保护了设备自身，也从根本上切断了谐振过电压的激发源，显著提升了整个配电系统的运行稳定性。

　　四、应用场景与选型逻辑的差异

　　性能的差异自然导向了不同的应用场景。

　　常规电压互感器因其经济性和技术成熟性，广泛应用于对地电容电流较小、运行方式简单、谐振风险较低或已通过其他措施(如一次消谐器、微机消谐装置)有效管控谐振风险的系统中。

　　抗谐振电压互感器则是为高风险场景而生的“特种兵”。它尤其适用于以下系统：电容电流较大(如电缆出线较多的城市配网、风电场集电线路)、运行方式经常变化、曾发生过铁磁谐振故障的变电站等。在这些场景中，选用抗谐振型产品是一种从源头进行防御的根本性解决方案，其综合效益远高于事后治理。

　　总体来看，抗谐振电压互感器与常规电压互感器的核心性能差异，是一场“主动免疫”与“被动响应”的设计理念之争。前者通过提升自身内在的电气稳健性，主动杜绝了成为谐振元件的可能；后者则在成本与基础功能间取得平衡，但需依靠外部系统来规避风险。在电网安全日益受到重视的今天，深刻理解这种差异，对于电力系统的科学设计与可靠运行至关重要。
