电流互感器变比计算方法及实例分析

  电流互感器变比计算

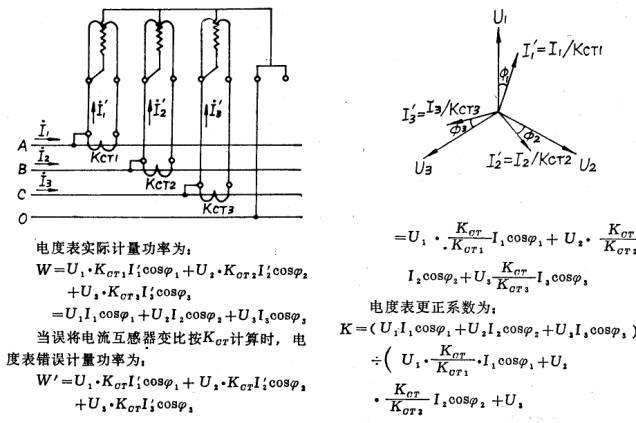

图示  电流互感器变比计算方法

      电流互感器变比可以理解成“倍率”即一次二次之间的倍数关系,就拿你说的50/5的电流互感器来说吧,该互感器的一次额定电流是50安,而二次额定电流是5安,就说明一次二次之间的电流传变倍数是50除以5等于10,简单说这个互感器能够将一次的电流按照缩小十倍的倍数传遍到二次的表计或保护装置中。

      即一次是10安时,二次回路中实际上只对应的流过1安的电流,一次流过20安时则二次回路中就会有2安的电流流过,以此类推,如你所说额定电流30安的电机,选用50/5的互感器,当电机绕组中有25安的电流时,则在该电机电流表内的电流线圈中实际上只有25除以倍率10等于2.5安的电流流过。

      电流表表盘上的刻度是按照二次对应的一次电流位置画的,也就是说当二次线圈中有1安电流流过时,在电流表表盘上指示的位置上就要标出10安,以此类推。也就是说有互感器的电流表在读数时直接按照表盘上的数直读就可以了,无需乘倍率,但是要是在二次电路检测出的电流换算到一次电流时就要乘以倍率了。

      实例分析:30A电流表配30/5A的电流互感器,60A电流表配60/5A的电流互感器,100A电流表配100/5A的电流互感器.(如果用30A电流表配60/5A的电流互感器就要在互感器上绕一圈。因为绕一圈是减半)
